史上牛的嵌入式綜合試驗開發系統!
[系統結構]
子母板設計,六層板工業級保準設計FPGA子板,兩層工業級底板
[硬件資源]
l FPGA子板資源
Ø FPGA芯片:ALTERA Cyclone II
EP2C20F484C8(可選EP2C35F484C8)
Ø 配置芯片:EPCS4(EPCS16) ,EPCS4配置EP2C20,EPCS16配置EP2C35
Ø SDRAM: 16M Byte 高速SDRAM(可選32M
Byte)
Ø FLASH: 4M Byte
Ø SRAM:512K Byte
Ø LED:4
Ø 兩種下載配置模式:AS模式和JTAG模式
l 視頻子板(ADV7181)
l 底板資源
Ø 2路9針RS-232串口,實現與計算機的數據通信;輔助調試,結果輸出
Ø 40針TFT
LCD數字接口
Ø 50針TFT
LCD數字接口(帶觸摸屏)
Ø VGA接口
Ø 100M網絡接口
Ø 100M ETHERNET
PHY網絡
Ø 音頻DA,雙通道立體聲輸出
Ø 一個交流蜂鳴器
Ø 4位八段數碼管
Ø 4個輸入鍵一個復位鍵
Ø 6個發光二極管
Ø 16*2
LCD接口,標準的字符型液晶模塊接口
Ø PS/2鼠標,鍵盤接口
Ø SD卡接口
Ø USB
host,client接口
Ø CF卡接口
Ø 40針IDE硬盤接口
Ø 6*40針腳2.0mm排針
l ARM9200子板資源(選配)
Ø ARM芯片:AT91RM9200
Ø SDRAM: 16M Byte 高速SDRAM
Ø NAND:K9F1208
Ø Nor FLASH:28FXXJ3
l S3C2410子板資源(選配)
Ø CPU:S3C2410
Ø SDRAM:16M Byte
Ø NAND:K9F1208
Ø Nor FLASH:SST39VF6401
l ARM7子板
CPU:LPC2xxx
[配套軟件]
[資料文檔]
[NIOS、IP核綜合開發實例]
Ø BUTTON中斷和處理
Ø 16*2
LCD字符顯示
Ø 480*234 TFT
LCD實驗
Ø GUI的應用實例和各種GUI控件的實驗
Ø RS232串口控制臺輸出
Ø 數碼管驅動
Ø PS2鍵盤
Ø 基于軟核的RTC實驗
Ø 簡單數字鐘
Ø FLASH讀寫
Ø SRAM控制讀寫
Ø 簡單網絡服務
Ø 音頻初始化和控制
Ø 雙NIOS核硬互斥量保護共享內存通信
Ø uC/OS II 多任務例程
Ø 2D圖形加速應用(硬件描畫點、線)
Ø SD卡讀寫
Ø CF卡讀寫
Ø IDE接口實驗
Ø NIOS和S3C2410的通信(需要S3C2410子板)
Ø NIOS和RM9200的通信(需要RM9200子板)
Ø Video視頻輸入(CVBS接口)
[IP 核設計與開發實例]
Ø PS2 IP
Core(基于AVALON總線)
Ø I2C IP
Core(基于AVALON總線)
Ø RTC IP
Core(基于AVALON總線)
Ø Audio 音頻輸出IP
Core(基于AVALON總線)
Ø Video 視頻采集IP Core
Ø TFT
LCD驅動 IP Core(兩個硬件圖形顯示分層,基于AVALON總線)
Ø 2D 圖形加速 IP Core(支持繪點、線,基于AVALO)

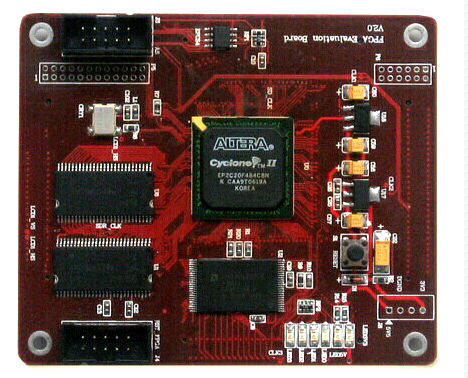

FPGA核心板

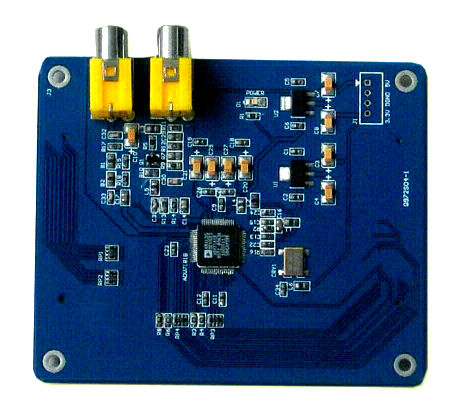

視頻子板( ADV7181)

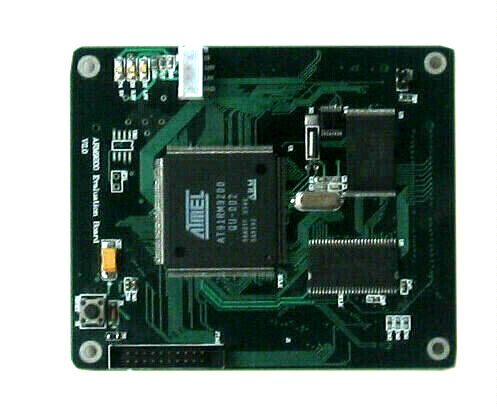

ARM9200子板

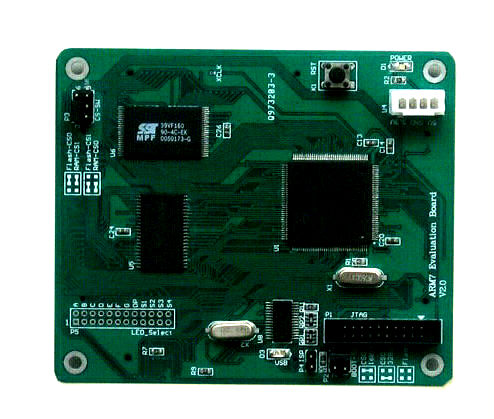

ARM7子板

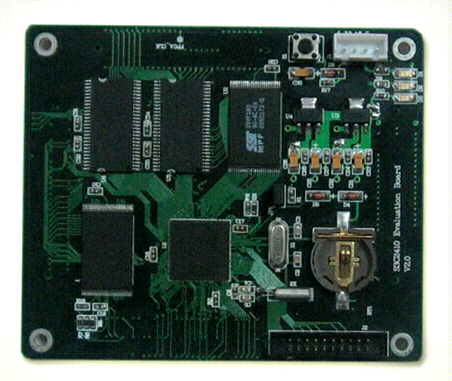

S3C2410子板

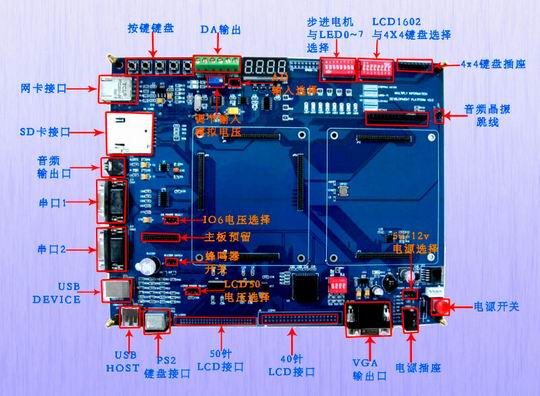

系統布局圖

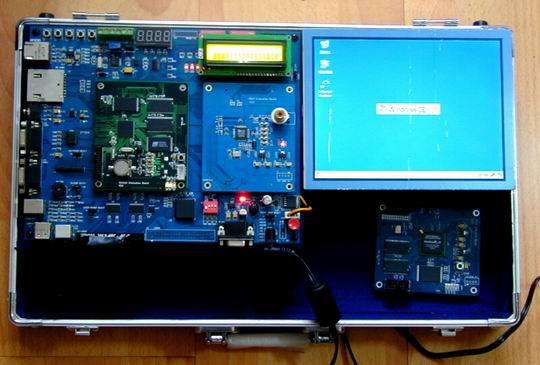

實驗箱1 (帶8.4寸TFT LCD)

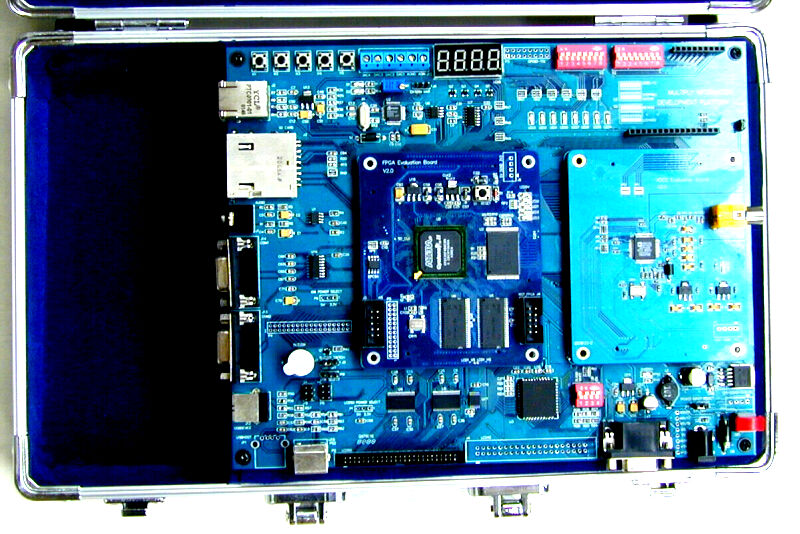

實驗箱2
 |
