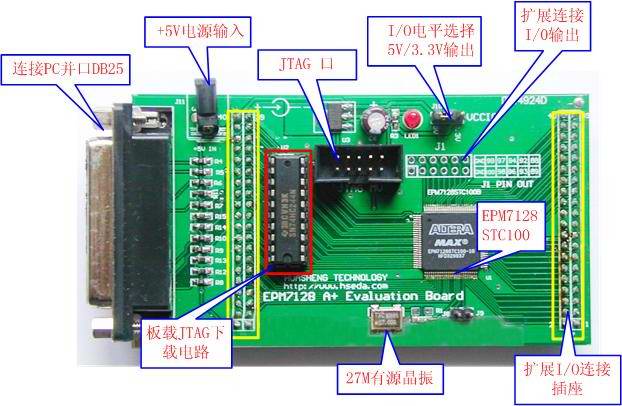

為了答謝各位網友和電子愛好者長期對我們的支持，現推出價廉物美的CPLD評估板，本評估板相對與以前的版本EPM7128做了部分更新和改進，由于板上集成了JTAG下載電路，所以并口下載線可以長達3米以上也能正常下載，我們通過延長線達到5米以上也可以正常下載。這樣做實驗就比較方便，不再受因為下載線太短所帶來得不便。因為EPM7128是CPLD結構，所以不用配備昂貴的配置芯片，同時也不用擔心掉電后要重新配置。由于用戶目標板的器件I/O電平的不同，我在板上設置了I/O電壓選擇跳線，可以方便的選擇3.3V和5V I/O標準。這樣就可方便的兼容3.3V和5V的總線結構。為了方便用戶單獨使用這塊下載板（也就是作為背板插在自己的目標系統上使用），板上提供了一個27M有源晶振（可按照用戶要求選配不同頻率有源晶振）。這板由于布線合理，所以能夠穩定運行在100M頻率以上。我們已經通過擴展連接插座和插頭將芯片所有效I/O都已引出，也就是板上（J1,J6,J7)。這樣您就可以方便的和您的目標系統配合使用，也就是做為背板使用。這樣就算是您的目標系統設計失敗或損壞也可以將該板取下插到新的目標系統上面正常使用，這樣就縮短了開發時間并降低了研發成本。板上有一個JTAG插座，這是為了用戶對JTAG口進行評估試驗所設置。不過要使用這接口配置EMP7128芯片。應該將板上的74HC244芯片取下。如果您覺得自己搭電路麻煩或周期比較緊，可以購買我們的EDA底板，我們的EDA3.2底板已經包含了一般實驗所的所有基本外設和相關功能。本評估板是研發人員和大學生進行電子競賽和相關研究的強有力工具。

具體配置方法見： quartus配置方法視頻教程下載

如果與EDA3.2主板配套系統可開展實驗項目如下：

數字部分主要實驗：
1、組合邏輯設計
2、組合電路
3、觸發器功能實現
4、掃描顯示電路的驅動
5、計數器及時序電路
6、數字鐘
7、字符發生器
8、階梯發生器
9、模擬信號的檢測
10、單片機鍵盤顯示接口電路在CPLD芯片中的實現11、AD的讀寫控制。12、標準PS2鍵盤、鼠標的數據讀寫。13、標準VGA顯示器的控制實驗。14、EEPROM的讀寫實驗。15、LCD顯示控制試驗。（LCD12232,LCD12864)單片機部分實驗項目：1、89S52單片機應用3、A/D轉換0809應用4、串并轉換實驗5、電子音響

6、與PC機通信實驗
